Метчики ловильные МСЗ, МБУ, МЭС и МЭУ предназначены для захвата и последующего извлечения оставшейся в скважине бурильной колонны. Предназначены для работы во всех макроклиматических районах по ГОСТ 16350-80. По назначению ловильные метчики подразделяются на две группы:
|
Метчики ловильные, входящие в каждую из указанных групп, в свою очередь делятся на универсальные, врезаемые в тело трубы (МЭУ и МБУ), и специальные, ввинчиваемые в резьбу замка или муфты (МЭС и МСЗ).
Принцип действия универсального и специального метчиков одинаков. При работе правым специальным метчиком его свинчивают с муфтой или замком ловимой трубы; при работе левым - перерезают резьбу муфты или замка ловимой трубы и одновременно свинчивают метчик с ловимым объектом.

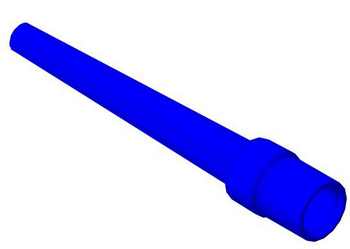

Техническое описание: Метчик состоит из муфтовой присоединительной резьбы, тела и ловильной резьбы на нижнем конце. Ловильная резьба метчика имеет форму усеченного конуса, это способствует эффективному ввинчиванию в детали замка труб при ловильных работах. Ловильная резьба имеет вертикальные канавки для отвода нарезаемой стружки. Метчик имеет центральное отверстие, через которое осуществляется промывка.
Метчики ловильные изготавливаются из высококачественной легированной стали. В зависимости от условий применения, метчики могут иметь различные типы ловильной резьбы (с треугольным профилем и с упорным профилем).
| Шифр типоразмера | Диаметры ловильной резьбы, мм (макс-мин) |
Наружный диаметр, мм |
Диаметр промывочного канала, мм |
Длина, мм |
Резьба присоединительная к ловильной колонне |
| ЛМ 20-40 | 20-40 | 46 | 5 | 560 | 3-38 |
| ЛМ 22-48 | 22-48 | 54,5 | 10 | 580 | 3-44 |
| ЛМ 22-54 | 22-54 | 54,5 | 10 | 675 | 3-44 |
| ЛМ 25-65 | 25-65 | 80,5 | 10 | 820 | 3-66 |
| ЛМ 37-72 | 37-72 | 80,5 | 14 | 830 | 3-66 |
| ЛМ 40-80 | 40-80 | 86,5 | 14 | 835 | 3-73 |
| ЛМ 45-85 | 45-85 | 95,5 | 22 | 830 | 3-76 |
| ЛМ 55-95 | 55-95 | 108 | 22 | 830 | 3-88 |
| ЛМ 60-100 | 60-100 | 108 | 28 | 850 | 3-88 |
| ЛМ 65-109 | 65-109 | 109,94 | 32 | 950 | 3-88 |
| ЛМ 70-114 | 70-114 | 121 | 36 | 890 | 3-102 |
| ЛМ 75-120 | 75-120 | 127 | 38 | 950 | 3-102 |
| ЛМ 80-125 | 80-125 | 133 | 40 | 910 | 3-108 |
| ЛМ 90-135 | 90-135 | 140 | 45 | 1060 | 3-117 |
| ЛМ 100-145 | 100-145 | 152 | 50 | 975 | 3-121 |
| ЛМ 120-165 | 120-165 | 168 | 60 | 1000 | 3-133 |
