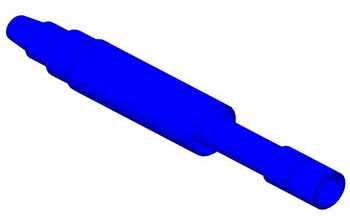

Шламометаллоуловитель

Шламометаллоуловитель ШМУ предназначен для улавливания, извлечения и удаления крупных обломков, разрушаемых в скважине металлических объектов, отдельных фрагментов вооружения разрушающих инструментов (долот, фрезеров и т. п.), частиц шлама, металлического и твердосплавного скрапа из забоя скважины в процессе бурения.

Шламометаллоуловитель ШМУ состоит из корпуса с двумя внутренними присоединительными резьбами (возможны различные варианты выполнения присоединительных резьб) и одной наружной монтажной резьбой, на которую наворачивается ловушка (корзина).

Внутренняя поверхность ловушки выполнена в виде ленточной резьбы. Для циркуляции промывочного раствора в корпусе выполнено проходное отверстие. Корпус скомпонован со съемным кожухом, который также имеет отверстия для слива жидкости при подъеме. Кожух зафиксирован на корпусе 2-мя винтами с пружинными шайбами против отворота и центратором. Центратор предназначен для центрирования кожуха относительно корпуса.

Различие между шламометаллоуловителями ШМУ:

по длине:

  • короткий (К) - для использования в компоновке с долотом;
  • средний (С) и длинный (Д) - для использования в компоновке с фрезером.

по виду присоединительных элементов:

  • сверху - ниппель, снизу - муфта (НМ);
  • сверху и снизу - муфта (ММ);
  • сверху – муфта, снизу – ниппель (МН);
  • сверху и снизу – ниппель (НН).

Номенклатурный ряд шламометаллоуловителей ШМУ

Шифр
шламометаллоуловителя
Наружный
диаметр,
мм
Глубина
корзины, мм
Присоединительная
резьба по
ГОСТ 28487-90
верхняя/нижняя
ШМУ-К,С,Д-ММ,НМ,МН-108 108 от 250 – до 750 3-76/3-76
ШМУ-К,С,Д-ММ,НМ,МН-112 112 от 250 – до 750 3-76/3-76
ШМУ-К,С,Д-ММ,НМ,МН-114 114 от 250 – до 750 3-86/3-86
ШМУ-К,С,Д-ММ,НН,НМ,МН-127 127 от 250 – до 750 3-88/3-88
ШМУ-К,С,Д-ММ,НН,НМ,МН-133 133 от 250 – до 750 3-88/3-88
ШМУ-К,С,Д-ММ,НМ,МН-136 136 от 250 – до 750 3-88/3-88
ШМУ-С-НМ-176 176 500 3-117/3-117
ШМУ-К,С-МН-190 190 от 250 – до 750 3-117/3-117
ШМУ-С-НМ,МН-194 194 500 3-117/3-117
ШМУ-К,С-ММ,НМ-195 195 от 250 – до 750 3-117/3-117
ШМУ-С-НМ-245 245 500 3-152/3-152
